גלילי חימום תעשייתיים וגלילי קירור: האם ניתן להחליף אותם זה בזה?

בקווי ייצור רציפים של סרטים, פלסטיק, גומי, חומרים מרוכבים, ייצור נייר, הדפסה, ציפוי, טקסטיל, נייר אלומיניום וחומרים מסוללות ליתיום, גלילי חימום תעשייתיים וגלילי קירור תעשייתיים הם התקני בקרת טמפרטורה מכריעים. יצרנים רבים נתקלים בשאלה פשוטה לכאורה במהלך רכש, שינוי ציוד או תחזוקת קו ייצור: מכיוון שגם גלילי חימום תעשייתיים וגם גלילי קירור תעשייתיים מחליפים חום בין המדיום הפנימי לבין פני השטח של הגליל, האם ניתן להחליף ביניהם פשוט על ידי החלפת מדיום החימום במדיום קירור, או מי הקירור בשמן חם?

תיאורטית, גלילי חילוף חום מסוימים בעלי מבנה יציב אכן יכולים להשיג חימום או קירור על ידי שינוי המדיום הפנימי. לדוגמה, גלילי העברת חום מיוחדים מסוימים יכולים לבצע פונקציות חימום או קירור, וישנם גם גלילי חילוף חום בשוק המשתמשים במדיום שונה כמו שמן חם, מים ואתילן גליקול לבקרת טמפרטורה. עם זאת, אין זה אומר שגלילי חילוף חום רגילים...גלילי חימום תעשייתייםוגלילי קירור תעשייתיים ניתנים להחלפה ישירה, וגם אין להבין זאת כגלילי חימום שהם פשוט גלילי קירור המשמשים הפוך.

הבעיה האמיתית טמונה בזה:

בעוד שגם גלילי חימום תעשייתיים וגם גלילי קירור תעשייתיים הם גלילי חילופי חום, כיוון זרימת החום שלהם, טווח הטמפרטורות, עומס החום, ערוצי הזרימה הפנימיים, קיבולת זרימת המדיה, מבנה הגליל, אחידות הטמפרטורה ודרישות מערכת הבקרה עשויים להיות שונים לחלוטין.

אם הם מוחלפים ישירות מבלי לחשב מחדש את הביצועים התרמיים ואימות מבני, לא רק שעלולות להתרחש בעיות ייצור כגון מהירות חימום איטית, קיבולת קירור לא מספקת והפרש טמפרטורה מוגזם על פני הגליל, אלא גם עלולים להוביל ללחץ תרמי מוגבר על הגליל, לחץ פנימי חריג, כשל אטם, התחממות יתר של המיסב, עיוות פני השטח ואפילו בעיות בקרת איכות המוצר. לכן, עבור חברות ייצור תעשייתיות, השאלה האמיתית לא צריכה להיות האם גלילי חימום תעשייתיים וגלילי קירור תעשייתיים ניתנים להחלפה? אלא האם גליל חילופי חום זה מיועד לבקרה תרמית דו כיוונית, והאם יש לו קיבולת העברת חום מספקת ומרווח בטיחות מכני בתנאי ההפעלה היעד?

מדוע הרעיון שגלילי חימום תעשייתיים וגלילי קירור תעשייתיים ניתנים להחלפה הוא תפיסה מוטעית נפוצה?

גלילי חימום תעשייתיים וגלילי קירור תעשייתיים אכן דומים מאוד במראה. אלה בדרך כלל גלילים גליליים עם מיסבים או מפרקים סיבוביים בשני הקצוות, שדרכם מועברים מים חמים, מי קירור, שמן חם או חומרי חילוף חום אחרים. חומרי הייצור עוברים על פני הגליל, וחווים חימום או קירור באמצעות חילופי חום בין פני הגליל לחומר.

זוהי שורש אי ההבנה.

לדוגמה, אם מים חמים בטמפרטורה של 90 מעלות צלזיוס מוכנסים לתוך גליל חימום תעשייתי, טמפרטורת החומר עולה לאחר שעברו מעל פני הגליל. אם המים החמים בטמפרטורה של 90 מעלות צלזיוס מוחלפים במי קירור בטמפרטורה של 20 מעלות צלזיוס, מנקודת מבט תרמודינמית, החומר אכן יתקרר. חברות רבות מסיקות באופן טבעי: " מכיוון שמדובר בסך הכל בשינוי תווך, מדוע אי אפשר להשתמש בגלילי חימום תעשייתיים ישירות כגלילי קירור תעשייתיים?"

הבעיה טמונה דווקא בביטוי ", רק שינוי של מדיום."

קיבולת העברת החום בפועל של גלגלת תעשייתית מבוקרת טמפרטורה אינה נקבעת אך ורק על ידי טמפרטורת המדיום, אלא על ידי מערכת העברת החום כולה. יחס הנדסי פשוט נפוץ הוא:

Q = U × A × ΔT

כאשר Q מייצג את העברת החום ליחידת זמן, U מייצג את מקדם העברת החום הכולל, A מייצג את שטח חילוף החום האפקטיבי, ו-ΔT מייצג את הפרש הטמפרטורה האפקטיבי הממוצע.

משמעות הדבר היא שגם אם גליל קירור תעשייתי מלא במים בטמפרטורה נמוכה, הוא עדיין עלול לא להתקרר אם תכנון תעלת הזרימה הפנימית, מהירות הזרימה, שטח חילופי החום ומבנה הגליל אינם יכולים לעמוד בעומס הקירור.

באופן דומה, גם אם גליל חימום תעשייתי מלא בשמן חם בטמפרטורה גבוהה, עדיין עשוי להתקיים מפל טמפרטורה משמעותי על פני הגליל אם פיזור מדיום החום הפנימי אינו אחיד, או אם דופן הגליל עבה מדי או שמבנה תעלת הזרימה אינו סביר.

לכן, ההבדל הגדול ביותר בין גלילי חימום תעשייתיים לגלילי קירור תעשייתיים הוא לא רק שאחד מכיל מים חמים והשני מכיל מים קרים, אלא האם כל מערכת הגלילים תוכננה במיוחד סביב עומס החום היעד.

כיום, תחום ייצור גלילי חילופי חום תעשייתיים פיתח מבנים פנימיים שונים, כולל דופן אחת, דופן כפולה, תעלת זרימה ספירלית, מחיצה צירית, Mono-Flow ו-Duo-Flow, כולם שמטרתם לשלוט בנתיב הזרימה של המדיום ובאחידות טמפרטורת פני השטח של הגליל.

ההבדל בין גלילי חימום תעשייתיים לגלילי קירור תעשייתיים: כיווני זרימת חום שונים לחלוטין

משימתו של גליל חימום תעשייתי היא להעביר חום ממדיום החום לגוף הגליל, ולאחר מכן מגוף הגליל למוצר.

במילים אחרות:

מדיום העברת חום → גוף גליל → משטח גליל → מוצר

גלילי קירור תעשייתיים מתקדמים בכיוון ההפוך:

מוצר ← משטח גליל ← גוף גליל ← מדיום קירור

בעוד ששניהם פועלים לפי העיקרון הבסיסי של העברת חום מאזורים בעלי טמפרטורה גבוהה לטמפרטורה נמוכה, כיוון עומס החום משתנה.

לדוגמה, בקו ייצור של סרטי פלסטיק, סרט טרי שנוצר באופן אקסטרודי עשוי להגיע לטמפרטורות מעל 100 מעלות צלזיוס או אף גבוהות יותר. במגע עם גליל הקירור התעשייתי, הסרט צריך להסיר במהירות את החום כדי לאפשר לחומר להתייצב, להתקרר ולייצב את מידותיו.

במקרה זה, משימתו של גלגל הקירור התעשייתי אינה רק לשמור על קור, אלא לספוג באופן רציף את כמות החום הגדולה הנישאת על ידי החומר הנע במהירות גבוהה ולפזר חום זה במהירות דרך מדיום הקירור הפנימי שלו.

לכן, פרמטרי התכנון המרכזיים של גלילי קירור תעשייתיים כוללים לעתים קרובות קיבולת קירור, קצב זרימה בינוני, מקדם העברת חום, אחידות טמפרטורת פני השטח של הגליל, יציבות עומס חום ותכונות מכניות תחת סיבוב במהירות גבוהה.

גלילי חימום תעשייתיים, לעומת זאת, צריכים לקבל אנרגיה באופן רציף ממדיום העברת החום ולאחר מכן להפיק אותה ביציבות למוצר. במיוחד בתהליכים כגון קיבוע בחום, כבישה חמה, למינציה, ציפוי וייבוש, גלילי חימום תעשייתיים לא רק צריכים להיות חמים מספיק, אלא גם דורשים טמפרטורה אחידה מספיק על פני כל פני השטח של הגליל.

זו הסיבה שיצרנים של גלילי חילופי חום ייעודיים בדרך כלל מחשבים את מידות הגליל, ערוצי זרימה פנימיים ומערכות בקרת טמפרטורה על סמך תהליכים ספציפיים, במקום פשוט לאמץ מבנה אחיד. חלק מהספקים הייעודיים יכולים אף לשלוט בטמפרטורת פני השטח של הגליל בטווח של כ-±1°F. זה מדגים שמוקד התכנון של גלילים מדויקים בעלי בקרת טמפרטורה אינו האם הם יכולים לחמם או לקרר, אלא האם הם יכולים להשלים חילופי חום בצורה יציבה ואחידה על פני כל פני השטח של הגליל.

האם ניתן להשתמש בגלילים מחוממים תעשייתיים כגלילים לקירור תעשייתי?

בתנאי, כן, אבל לא כברירת מחדל.

אם גליל מחומם תעשייתי מתוכנן כגליל להחלפת חום, והמבנה הפנימי שלו, המפרקים הסיבוביים, מערכת האיטום, החומרים, תעלות הזרימה ומערכת הבקרה מאפשרים חימום וקירור בו זמנית, אז הוא יכול לבצע משימות קירור לאחר אימות הנדסי.

למעשה, קיימים בשוק מבני גלילים להחלפת חום התומכים בו זמנית בחימום וקירור. גלילים היברידיים מקוררי אוויר מסוימים יכולים אף להתחמם במהירות באמצעות חימום אינדוקציה ולאחר מכן להתקרר במהירות באמצעות זרימת אוויר, דבר המתאים לסביבות ייצור הדורשות שינויים תכופים בטמפרטורת התהליך.

עם זאת, אם גליל מחומם תעשייתי תוכנן במקור לתנאי טמפרטורה גבוהים ספציפיים, המרה ישירה שלו לגליל קירור תעשייתי עלולה להוות מספר בעיות.

ראשית, ישנה בעיה של קיבולת קירור לא מספקת.

לגלילים מחוממים תעשייתיים עשויים להיות תעלות זרימה פנימיות המתאימות יותר למחזור מדיום העברת חום מאשר למחזור מי קירור בקצב זרימה גבוה. אם קצב הזרימה של מי הקירור אינו מספיק, לא ניתן יהיה להסיר את החום המועבר מהמוצר לגליל בזמן.

שנית, יש את סוגיית פיזור הטמפרטורה.

גלילי קירור תעשייתיים דורשים בדרך כלל טמפרטורה אחידה מאוד על פני כל פני השטח של הגליל. אחרת, כאשר המוצר עובר דרך מיקומים שונים על הגליל, עלולים להתרחש הבדלי טמפרטורה רוחביים, וכתוצאה מכך ייווצרו שינויים בעובי השכבה, בקצב הצטמקות, בגבישות, בברק פני השטח או ביציבות ממדית.

שלישית, יש את סוגיית הלם התרמי.

אם גלגלת מחוממת תעשייתית שפעלה בטמפרטורה של 150 מעלות צלזיוס או אף גבוהה יותר במשך תקופות ממושכות, יוכנסה לפתע מים קרים בטמפרטורה של 20 מעלות צלזיוס, יתרחש הפרש טמפרטורות משמעותי בין פנים הגלגלת לחוץ. זה יגרום לדרגות שונות של התכווצות תרמית בחומר המתכת, מה שעלול ליצור מאמץ תרמי חולף.

רביעית, ישנן בעיות עם איטום ומפרקים סיבוביים.

למערכות שמן חם בטמפרטורה גבוהה ולמערכות מי קירור יש דרישות שונות עבור חיבורים סיבוביים, אטמים, צנרת ופיצוי התפשטות. אם התכנון המקורי לא התחשב במעבר בין מדיה חמה לקרה, אין לשנות אותו ישירות.

לכן, האם ניתן להשתמש בגליל מחומם תעשייתי כגליל קירור חייב להתבסס על חישובים של המבנה הספציפיים ותנאי ההפעלה.

האם ניתן להשתמש בגלילי קירור תעשייתיים כגלילי חימום תעשייתיים?

התשובה היא לא פשוט דדדהה כן.דדדהה

במהלך פעולה ארוכת טווח, התמקדות גלילי קירור תעשייתיים בדרך כלל היא על ספיגה ופיזור מהירים של חום. לכן, תעלות הזרימה הפנימיות, אזור חילופי החום וקצב הזרימה של מדיום הקירור מתוכננים בדרך כלל סביב עומס הקירור.

אם גליל קירור מחובר ישירות למערכת שמן חם בטמפרטורה גבוהה, יש צורך תחילה לאשר האם חומר הגליל ועובי הדופן יכולים לעמוד בטמפרטורת היעד.

לדוגמה, גליל קירור תעשייתי שתוכנן במקור לפעול בתנאי מי קירור של 20-60 מעלות צלזיוס עשוי לדרוש שימוש בשמן חם בטמפרטורה של 180-220 מעלות צלזיוס, וכתוצאה מכך שינוי מהותי בסביבת הטמפרטורה. במקרה זה, יש צורך לקחת בחשבון לא רק את מדיום העברת החום עצמו, אלא גם את ההתפשטות התרמית של הגליל, ריתוכים, תעלות זרימה פנימיות, מפרקים סיבוביים, אטמי ציר, טמפרטורת סביבת המיסב ומאמץ תרמי.

חשוב מכך, גלילי חימום תעשייתיים דורשים בדרך כלל קיבולת תפוקת חום גבוהה יותר.

בהנחה שקו ייצור דורש גליל חימום תעשייתי כדי לספק באופן רציף 100 קילוואט של חום לחומרים, המערכת חייבת לפחות להבטיח שמדיום העברת החום יוכל באופן רציף לשאת מספיק חום לתוך הגליל.

עבור מדיה במחזור הדם, ניתן להשתמש בנוסחת מאזן אנרגיה פשוטה לצורך הערכה:

Q = ṁ × Cp × ΔT

כאשר ṁ הוא קצב הזרימה המסה של התווך, Cp הוא קיבול החום הסגולי, ו-ΔT הוא הפרש הטמפרטורות בין פתח הכניסה לפתח היציאה של התווך.

לדוגמה, באמצעות מים בעלי קיבול חום סגולי של כ-4.18 קילו-ג'אול/(ק"ג·קלווין), אם המערכת צריכה להעביר 100 קילוואט של חום, ובהנחה של הפרש טמפרטורות כניסה ויציאה של המים של 10 מעלות צלזיוס, קצב זרימת המסה התאורטי הוא בערך:

100 ÷ (4.18 × 10) ≈ 2.39 ק"ג/שנייה, שמתורגם לכ-8.6 מ"ק/שעה.

זוהי רק דוגמה פשוטה. מערכות בפועל חייבות לקחת בחשבון גם את יעילות המשאבה, ירידת הלחץ בצנרת, יעילות חילופי החום, אובדן החום של הגלילים ומרווח הבקרה. עם זאת, חישוב זה כבר ממחיש שגלילי חימום תעשייתיים אינם מחוממים רק על ידי מעבר של מים חמים; נדרשים קצב זרימה מספיק של מדיום העברת חום וקיבולת חילופי חום.

אם תעלות הזרימה, הממשקים ומערכת הסירקולציה של גליל הקירור התעשייתי המקורי אינם יכולים לעמוד בקצב זרימה זה, אז גם אם טמפרטורת מדיום העברת החום גבוהה מספיק, ייתכן שלא תושג הספק החום הנדרש.

תעלות זרימה פנימיות של גלילי חימום וקירור תעשייתיים: מדוע אינן ניתנות להחלפה?

זוהי שאלה שלעתים קרובות מתעלמים ממנה בפרויקטים של שיפוץ ציוד.

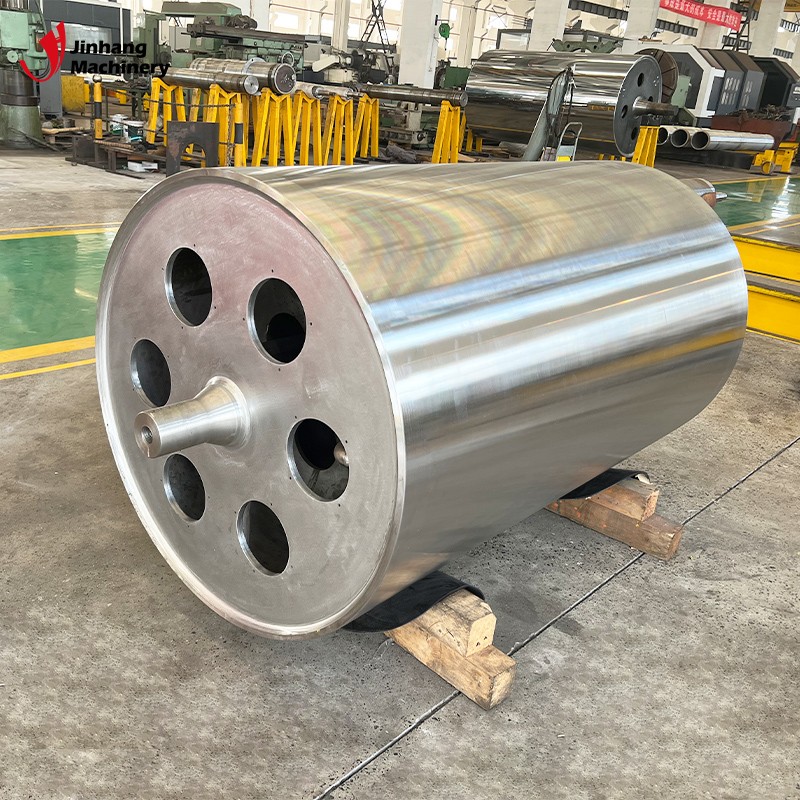

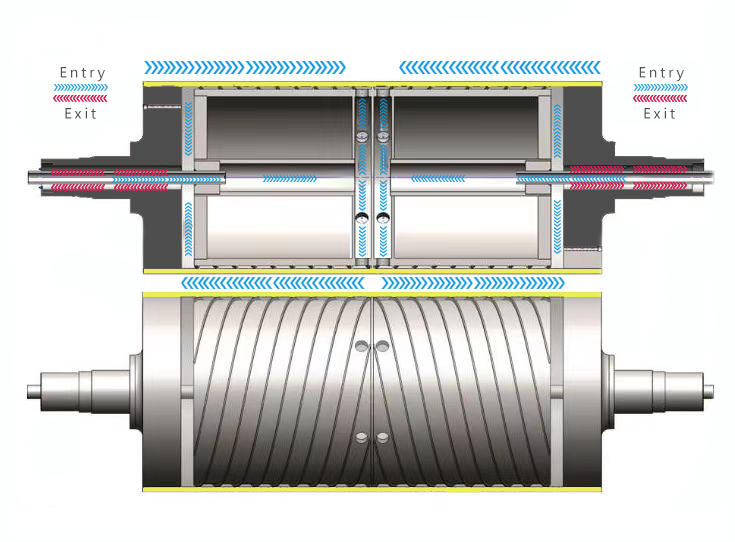

המבנים הפנימיים של גלילי חימום וקירור תעשייתיים עשויים לכלול מבנים בעלי חלל יחיד, מעילים דו-שכבתיים, תעלות זרימה ספירליות, תעלות זרימה ציריות, תעלות זרימה מחוררות או מבני זרימה עצמאיים מרובי אזורים.

המטרה העיקרית של מבנים שונים אלה היא לשפר את אחידות טמפרטורת פני השטח של הגליל ואת יעילות חילופי החום.

לדוגמה, תעלות זרימה ספירליות מאפשרות למדיום העברת החום לזרום ברציפות לאורך הגליל, וכתוצאה מכך מתפזר חום אחיד יותר על פני כל פני הגליל; תעלות זרימה אזוריות מאפשרות בקרת טמפרטורה עצמאית באזורים שונים.

ספרות המחקר כוללת גם מחקרים על תכנון מבני ייעודי של תעלות זרימה פנימיות עבור גלילי חילופי חום. לדוגמה, מחקר קשור מתכנן את הזרימה המחזורית של חורי שמן בטמפרטורה קבועה בתוך הגליל ובודק בו זמנית את השפעת התעלות הפנימיות על קשיחות הכיפוף של הגליל. אילוץ תכנון אחד שניתן במחקר הוא לשלוט בקצב הפחתת חוזק כיפוף הגליל עד לרמה של 8%.

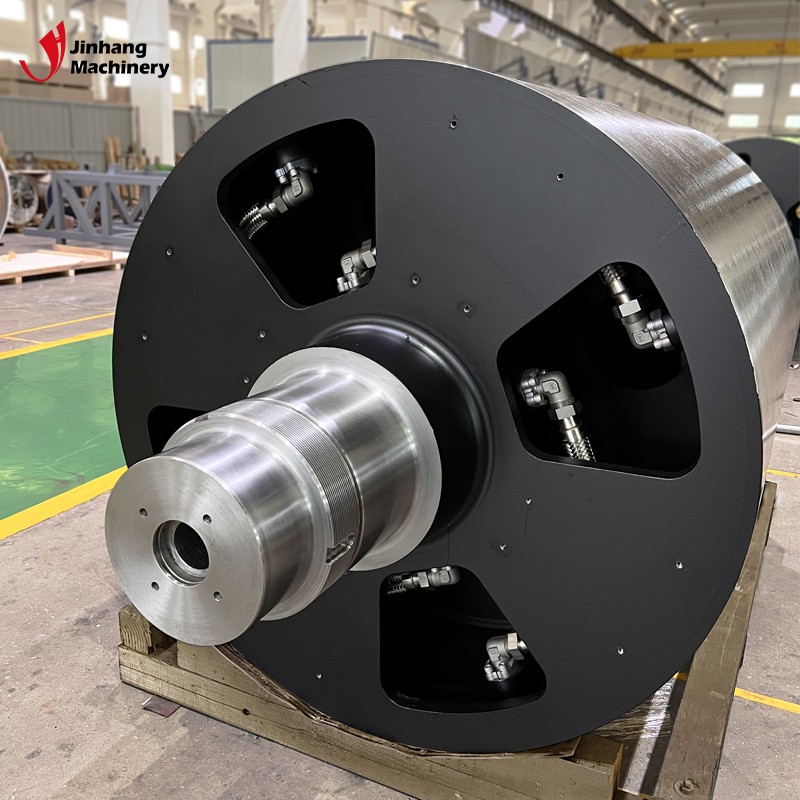

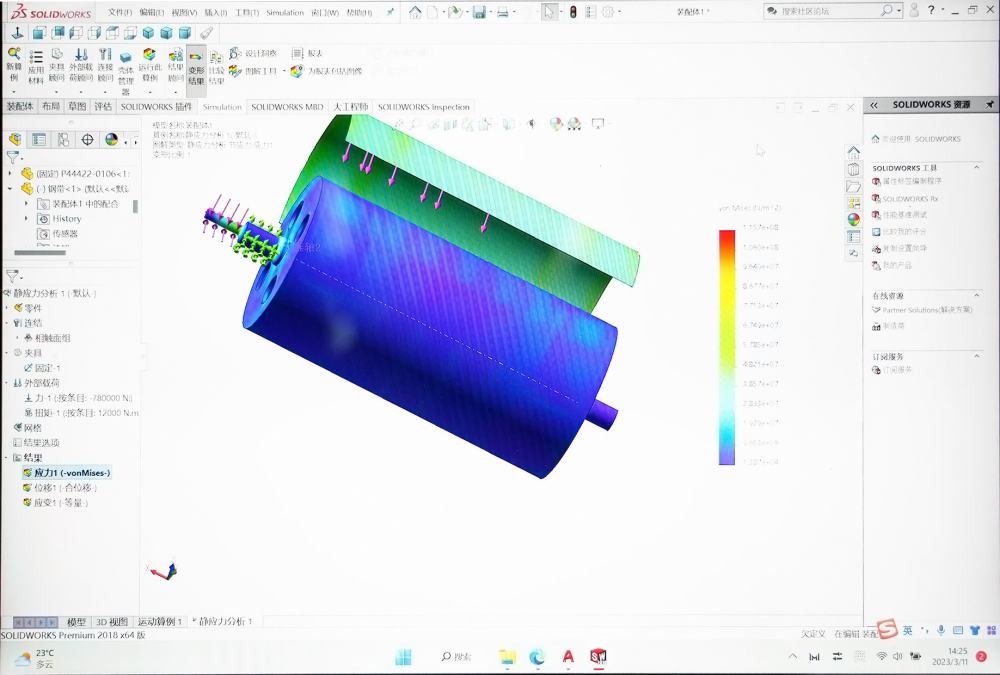

זה מראה שהתעלות הפנימיות של גלילים תעשייתיים אינן פשוטות כמו קידוח של כמה חורים. המבנה הפנימי של הגליל צריך לעמוד בו זמנית בדרישות של דינמיקת נוזלים, העברת חום וחוזק מכני.

הרחבה עיוורת של התעלות הפנימיות של גלילי חימום תעשייתיים כדי להגדיל את קיבולת הקירור עלולה להחליש את קשיחות הגליל; לעומת זאת, שינוי נתיב הזרימה כדי לשפר את קיבולת החימום עלול להוביל לעלייה בהתנגדות התרמית המקומית.

לכן, המבנה הפנימי של גלילי חימום וקירור תעשייתיים חייב להיות מתוכנן באופן מקיף סביב עומס החום היעד.

גלילי חימום וקירור תעשייתיים: כיצד לבחור את הדגם הנכון?

עבור עסקים, הגישה האמינה ביותר היא לקבוע תחילה את התהליך, ולאחר מכן את הגליל.

ראשית, יש לספק את סוג החומר. לדוגמה, PE, PP, סרט PET, יריעת PVC, גומי, נייר, רדיד אלומיניום, רצועת נירוסטה או חומרים מרוכבים - לחומרים שונים יש רגישויות טמפרטורה שונות.

שנית, יש לספק את מהירות הייצור. לדוגמה, קווי ייצור הפועלים במהירות של 10 מטר/דקה ו-300 מטר/דקה או אפילו 600 מטר/דקה ומעלה עשויים להיות בעלי דרישות קיבולת חילופי חום שונות לחלוטין עבורגלילי קירור תעשייתיים.

שלישית, יש לקבוע את טמפרטורת החומר לפני ואחרי הכניסה לגליל. לדוגמה, עומס הקירור הנדרש משתנה באופן משמעותי בהתאם לשאלה האם טמפרטורת המוצר יורדת מ-120°C ל-40°C או מ-60°C ל-30°C.

לבסוף, יש לקבוע את קוטר הגליל, רוחב העבודה האפקטיבי וזווית העטיפה. שטח המגע בין החומר למשטח הגליל משפיע ישירות על זמן חילופי החום. באופן כללי, באותם תנאים, הגדלת זווית העטיפה תאריך את זמן המגע בין החומר למשטח הגליל, אך החישוב הסופי חייב להיות משולב עם מהירות הייצור והתהליך.

במקביל, יש לקבוע את חספוס פני השטח של הגליל, את טיפול פני השטח ואת החומר ממנו הוא נבנה. חלק מגלילי הקירור התעשייתיים עשויים להשתמש בציפוי כרום קשה וליטוש מדויק כדי להשיג את איכות פני השטח הנדרשת; פרמטרים הזמינים לציבור עבור מוצרי גלילי החלפת חום רלוונטיים מראים גם מקרים בהם קשיות פני השטח של כרום קשה יכולה להגיע ל-HRC65 ומעלה.

לבסוף, יש לציין את אמצעי העברת החום ואת אמצעי הקירור. גלילי חימום תעשייתיים עשויים להשתמש במים, שמן חם או חימום חשמלי; גלילי קירור תעשייתיים עשויים להשתמש במים במחזור, מים מסוננים או מערכות אתילן גליקול.

רק לאחר קביעת כל הפרמטרים הללו, ניתן יהיה באמת לבסס את התכנון של גלילי חימום תעשייתיים וגלילי קירור תעשייתיים על בסיס הנדסי.

שאלות נפוצות: שאלות נפוצות על גלילי חימום תעשייתיים וגלילי קירור תעשייתיים

1. האם ניתן להמיר גליל חימום תעשייתי ישירות לגליל קירור תעשייתי?

בדרך כלל לא מומלץ לבצע הסבה ישירה. ראשית, יש לאשר האם תעלות הזרימה הפנימיות, עובי הדופן, המפרקים הסיבוביים, האטמים, החומרים ומדיום הקירור של הגליל מתאימים לתנאי ההפעלה היעד. 1. אם גליל החימום התעשייתי המקורי תוכנן כגליל חילופי חום דו-תפקודי, ייתכן שהוא יוכל לתפקד גם כגליל חימום וגם כגליל קירור לאחר אימות הנדסי. עם זאת, לא ניתן לשפוט ישירות גליל חימום תעשייתי רגיל כגליל קירור תעשייתי שמיש פשוט על ידי החלפת המדיום.

2. האם ניתן להמיר גליל קירור תעשייתי לגליל חימום תעשייתי באמצעות שמן חם?

תיאורטית, מבנים מסוימים יכולים, אך יש לאמת מחדש את טמפרטורת ההפעלה המקסימלית, הלחץ הפנימי, המאמץ התרמי של גוף הגליל, האטמים, המפרקים הסיבוביים וטמפרטורות המיסבים. אם גליל הקירור התעשייתי המקורי תוכנן רק עבור מים במחזור בטמפרטורה נמוכה, חיבורו הישיר לשמן העברת חום בטמפרטורה גבוהה עלול לגרום למאמץ תרמי חמור ולבעיות איטום; לכן, שינוי ישיר ללא אימות אינו מומלץ.

3. מדוע מים מתאימים לגלילי קירור תעשייתיים, בעוד ששמן להעברת חום משמש בדרך כלל בגלילי חימום תעשייתיים?

למים יש בדרך כלל קיבול חום סגולי ומוליכות תרמית גבוהים יותר מאשר שמן העברת חום רגיל, ולכן הם מציגים יכולות חילוף חום טובות בתנאי קירור רבים בטמפרטורה נמוכה ובינונית. עם זאת, אם גליל חימום תעשייתי צריך להגיע לטמפרטורות גבוהות יותר, מערכת המים תתמודד עם בעיה של עלייה מהירה בלחץ הפעולה של הנוזל. שמן העברת חום מתאים יכול לשמור על זרימת נוזלים בטמפרטורות גבוהות יותר, מה שהופך אותו למתאים יותר לתהליכי חימום מסוימים בטמפרטורה גבוהה.

4. האם טמפרטורה נמוכה יותר תמיד טובה יותר עבור גלילי קירור תעשייתיים?

לא. גלילי קירור תעשייתיים צריכים להגיע לטמפרטורת היעד הנדרשת לתהליך, לא רק לטמפרטורה הנמוכה ביותר האפשרית. טמפרטורת פני השטח של הגליל נמוכה מדי עלולה להוביל לקירור מהיר, עיבוי, שינויי מאמץ ואפילו פגמים במוצר. עבור סרטים וחומרי ציפוי מדויקים, שליטה על יציבות הטמפרטורה והאחידות הצידית של גליל הקירור התעשייתי חשובה יותר.

5. מהו הפרמטר החשוב ביותר עבור גלילי חימום תעשייתיים?

אין פרמטר יחיד. הבחירה בפועל דורשת בדרך כלל התחשבות מקיפה בגורמים כגון טמפרטורת פעולה, קצב חימום, עומס חום, הפרש טמפרטורות פני השטח של הגליל, קצב זרימת מדיום העברת חום, קוטר הגליל, רוחב אפקטיבי, מהירות ליניארית, זמן מגע עם החומר, ערוצי זרימה פנימיים וטיפול פני השטח. עבור קווי ייצור מדויקים, אחידות טמפרטורת פני השטח של הגליל חשובה לעתים קרובות לא פחות מהטמפרטורה המקסימלית.
